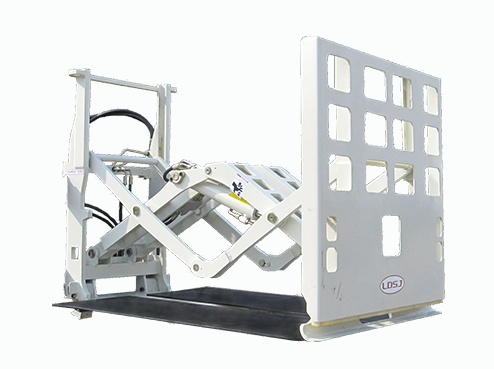

快装式推拉器

产品特点

属具产品重要部件配置

液压系统方面：推出油缸采用活塞缸形式，结构简单，便于加工、维修；密封件全部采用NOK系列产品，质量可靠；溢流阀采用原装进口阀芯，高压胶管采用高性能进口胶管。

结构件方面：叉板及连接板采用高强度板材，可以满足使用要求。

机械性能方面：通过溢流阀控制两组油缸，实现货物的推出、拉回动作，视野良好。

产品参数

型号

承载能力@

载荷中心

(kg@mm)

安装等级

适配叉车

前推板高度

×宽度B×A

(mm)

推出行程C

(mm)

自重(kg)

失载距ET

(mm)

叉板长度

×宽度D×C

(mm)

叉板外侧

间距E

(mm)

水平重心CGH

(mm)

TL16L-A1

1600@500

Ⅱ

1-2.5t

920×1014

1270

360

200

1220×455

1012

270

TL20L-B1

2000@500

Ⅲ

3-4.5t

920×1014

1240

410

215

1220×455

1012

293

备注：

1、实际的叉车/属具综合承载能力请从叉车厂方获得。

2、要求叉车需增加1组附加油路。

3、快装式推拉器配标准型货车。

流量及压力要求

型号	压力值（Bar）	流量值（L/min）
型号	最大	最小	推荐	最大
TL**L	160	15	26	38
